五轴激光切割机

五轴激光切割机是一种采用激光技术进行高效三维切割加工的高精度切割设备。力生智能研发的五轴激光切割机选用450W激光管,台湾新代系统,总线控制,新代伺服系统,采用进口滚珠丝杠,配置有水冷系统、排风系统气压保护系统,门保护系统,为切割加工的精确性和可靠性提供全方位保障。

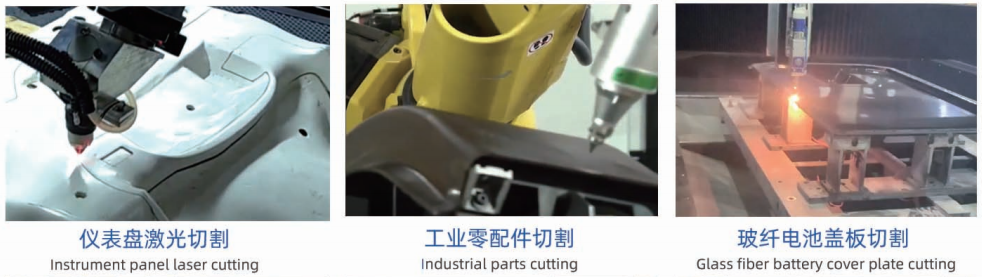

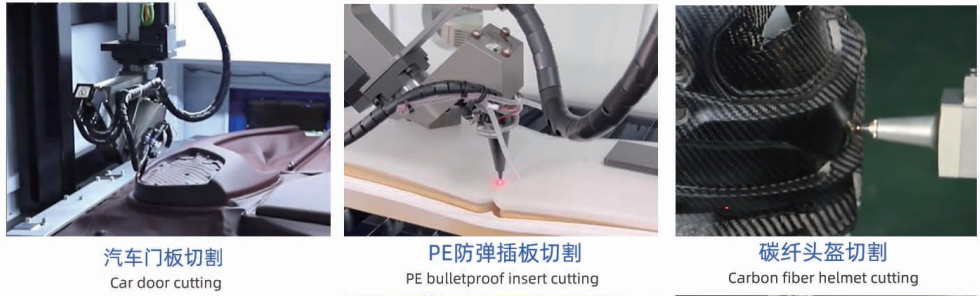

应用案例:


香港宝宝典资料
香港宝宝典资料

优势特点:

◇   高速度:激光切割定位精度0.05mm;
◇   高效率:定位速度可达15m/min;
◇   高功率:激光输出功率450W;
◇   高负载:工作台负载≤150kg;
◇   节省资源:布局灵活,占地面积只有9㎡;
◇   成本效益:该技术最大限度地减少了设备的购置成本,零配件维护和更换成本也更低,使整个系统更加简化。


技术规格:



  力生智能五轴激光切割机
Five axis laser cutting machine

  参数
parameter
规格
specification
参数
parameter
规格
specification

  激光输出功率
Laser output power
1000瓦
1000w
定位速度(X,Y)
Positioning speed
15米/分钟
15m/min

  ㎡横向模式质量
Transverse mode quality in ㎡
<1.1
<1.1
定位精度(X,Y)
positioning accuracy
±0.05毫米/1000毫米
±0.05mm/1000mm

  工作台尺寸X×Y×Z
Workbench dimensions
1300毫米×900毫米X300毫米
1300mm×900mmX300mm
电源
power supply
单相220VAC50Hz
Single plase 220V AC,50Hz

  工作台负载
Workbench load capacity
≤150公斤
≤150kg
全电流
Full current
40安
40A

  重复性精度
Repeatability accuracy
±0.05毫米
±0.05mm
辅助气源压力
Auxiliary air pressure
0.6兆帕
0.6Mpa

  行程大小
Stroke size
X轴
X-axis
800毫米
800mm
整体尺寸(L×W×H)
Overall dimensions
2000毫米×1820毫米×1360毫米
2000mm×1820mm×1360mm

  Y轴
Y-axis
1300毫米
1300mm
机器净重
Machine net weight
1200公斤
1200kg

  Z轴
Z-axis
300毫米
3000mm
机器地板空间
Machine floor space
3000毫米×3000毫米
3000mm×3000mm


视频赏析:





适用材料:

香港宝宝典资料



适用场景:

香港宝宝典资料
